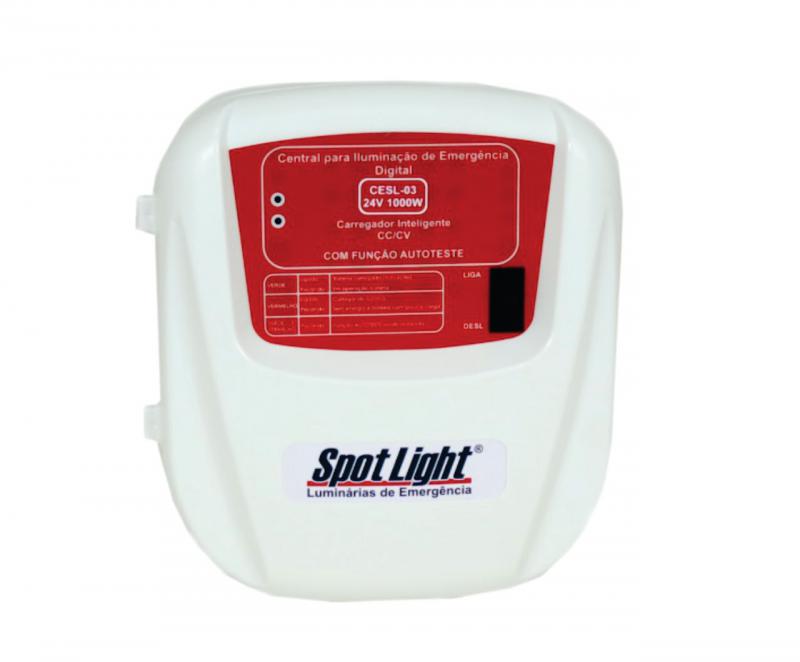

CESL-03 - CENTRAL DE ILUMINAÇÃO DE EMERGÊNCIA 1000W 24VCC

Central de iluminação de emergência com carregador inteligente CC/CV, isto é, a bateria é carregada inicialmente com corrente constante e após entrar em flutuação, passa a funcionar com tensão constante, Proporcionando maior vida útil a bateria. Equipada com SVF - Sistema de verificação de funcionamento.

Comutação instantânea para o estado de emergência.


Tensão de Entrada:............. 90 ~ 240Vac

Corrente de Entrada:

Em Flutuação:.....................0,0023 ~ 0,006Aac

Em Carga:..........................0,45 ~ 1,3Aac

Tensão nominal de Saída .........24Vcc

Consumo:

Em Flutuação:....................0,7W máx.

Em Carga:.........................07W máx.

Tempo de Comutação:....... 2s máx.

Carga Máxima de Saída:.... 1.000W

Corrente de Saída:.............40A máx.

Temp. de Operação:.......... .0 a 40ºC

Peso:................................1, Kg

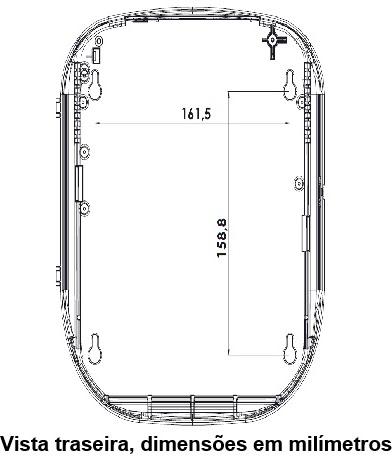

DIMENSÕES (em mm):

250x218x105 (AxCxL)


Proteções: Para o carregador proteção térmica e contra curto na saída.

Proteção com fusível para a bateria.

SVF - Sistema de verificação de funcionamento

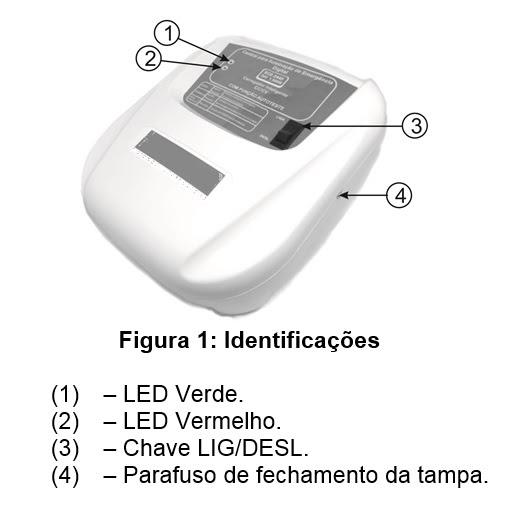

  • Recurso que realiza periodicamente uma simulação de funcionamento executando teste e identificação de falhas na bateria (conexão e autonomia), também o teste dos leds de iluminação e de toda central de controle (fonte eletrônica), tanto nas luminárias autônomas como nas centrais de iluminação de emergência, apresentando status real de funcionamento do sistema através dos leds vermelho e verde e/ou do display digital (LE2F.M)


  • FUNCIONAMENTO: A cada 15 dias a luminária ou central de iluminação de emergência se desliga da rede de alimentação, utiliza-se da tensão da bateria acionando os leds de iluminação e ambos os leds de sinalização (vermelho e verde) ficam intermitentes, durante esse processo é provocada uma descarga parcial da bateria a qual realiza a movimentação dos eletrólitos, garantindo uma maior vida útil da mesma. Também é verificado a autonomia, caso a luminária apresente uma autonomia inferior a 30 minutos o led vermelho piscará em modalidade de flash.

Req. Patente Nº BR 20 2019 009606-9


*** Não Acompanha Banco de Baterias

Detalhes adicionais:

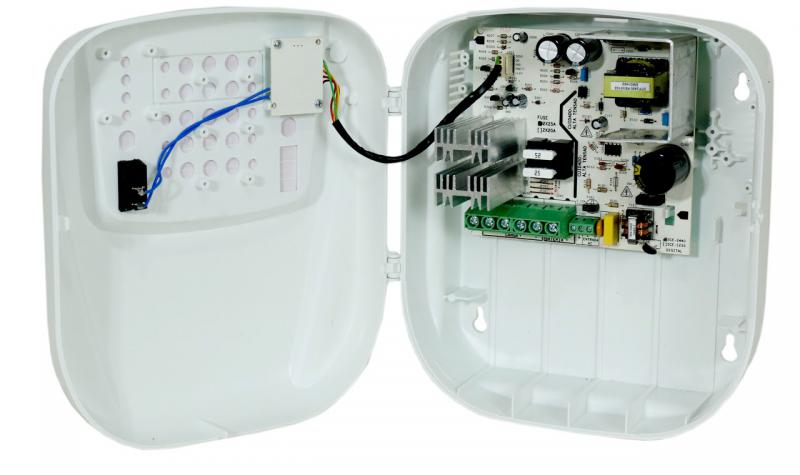

Detalhe bornes de ligação

Código de cadastro em clientes parceiros

560486
