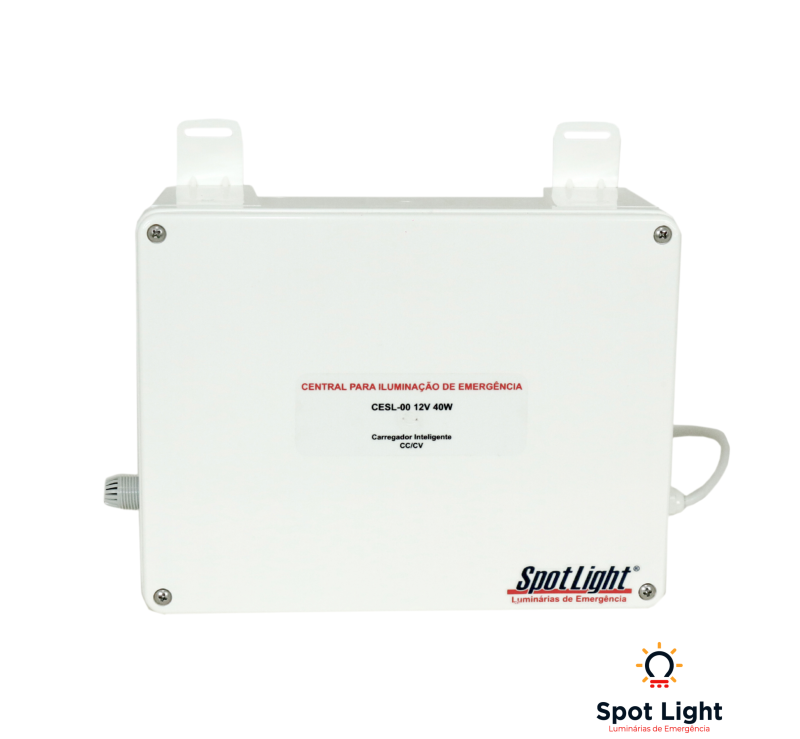

CESL-00 - Central de Iluminação de Emergência - 12 Vcc - 40 W

A central de iluminação de emergência CESL-00 é um equipamento eletrônico destinado ao controle de carregamento de bateria interna e ao acionamento de luminária(s) alimentada(s) em corrente contínua, com tensão nominal de 12 Vcc. O equipamento possui bateria selada interna de 12 Vcc – 7 Ah, destinada à alimentação da(s) luminária(s) em situações de emergência. A(s) luminária(s) conectada(s) à central é(são) acionada(s) automaticamente sempre que houver ausência de tensão da rede elétrica, seja por queda de energia da concessionária, desligamento do circuito de alimentação ou execução do Sistema de Verificação de Funcionamento (SVF).

O equipamento possui carregador inteligente do tipo CC/CV (corrente constante / tensão constante), que inicia o carregamento com corrente constante e, ao atingir o ponto de flutuação, passa a operar com tensão constante, processo que contribui para a otimização da vida útil da bateria.

Em condição de descarga (queda de energia), a central realiza o monitoramento contínuo do nível de carga da bateria e interrompe automaticamente o fornecimento à(s) luminária(s) caso a tensão da bateria atinja 10,6 Vcc (± 1%), prevenindo a descarga profunda e preservando sua integridade.

O sistema que engloba a CESL-00 é indicado para instalações pontuais em ambientes com temperatura inferior a 0 °C, visto que a central, juntamente com a bateria, permanece instalada em local protegido e com temperatura positiva, como sala de painéis ou ambiente técnico equivalente. Essa configuração assegura o correto desempenho da bateria, permitindo sua ativação quando necessário, enquanto a(s) luminária(s) pode(m) ser instalada(s) no ambiente de baixa temperatura.

Características técnicas:

• Comutação instantânea para o estado de emergência.
• Tensão de alimentação e frequência: 90 a 240 Vca - 50/60 Hz (automático).
• Tensão nominal de saída: 12 Vcc.
• Potência: 40 W.
• Dimensões: 230 (A) x 254 (C) x 96 (L) mm.
• Peso: 2,5 kg.
• Temperatura de operação: 0 a 40 ºC
• Corrente de entrada:
  • Em flutuação: 5 a 43 mAca
  • Em carga máxima: 43 a 60 mAca
• Corrente de carregamento:
  • Em flutuação: 20 a 150 mAcc
  • Em carga máxima: 300 mAcc (± 15%)
• Proteções:
  • Equipada com dispositivo de proteção contra surtos (DPS), composto por varistor de 250 Vac e fusível de 1 A.
  • Proteção contra descarga excessiva da bateria, com tensão de corte programada em 10,6 Vcc (± 1%).

SVF - Sistema de verificação de funcionamento

O produto conta com o SVF, recurso integrado que realiza testes automáticos do sistema ao simular interrupções periódicas da alimentação da rede elétrica. Esse recurso possibilita a detecção de potenciais falhas na bateria, como problemas de conexão e autonomia, além de contribuir para a manutenção de seu desempenho ao longo do tempo.

O funcionamento do SVF consiste na simulação automática de falta de energia a cada 15 dias, quando a luminária ou central se desliga da rede de alimentação e passa a operar por meio da bateria interna. Durante esse período, os LEDs de iluminação são acionados e os LEDs de sinalização (vermelho e verde) piscam alternadamente, indicando a execução do teste.

Nesse ciclo, ocorre uma descarga parcial controlada da bateria, permitindo a verificação da autonomia do sistema. Caso seja identificada autonomia inferior a 30 minutos, o LED vermelho passa a piscar em modo de alerta (flash), sinalizando a necessidade de verificação ou substituição da bateria.

Req. Patente Nº BR 20 2019 009606-9
