CESL-05 - Central de Iluminação de Emergência com Display Digital - 24 Vcc - 2000 W

A central de iluminação de emergência CESL-05 é um equipamento eletrônico destinado ao controle de carregamento de um banco de baterias e ao acionamento de luminárias alimentadas em corrente contínua. As luminárias conectadas à central são acionadas automaticamente sempre que houver ausência de tensão da rede elétrica, seja por queda de energia da concessionária, desligamento do circuito de alimentação ou execução do Sistema de Verificação de Funcionamento (SVF).

O equipamento possui carregador inteligente do tipo CC/CV (corrente constante/tensão constante), que inicia o carregamento com corrente constante e, ao atingir o ponto de flutuação, passa a operar com tensão constante — processo que contribui para a otimização da vida útil do banco de baterias.

A central opera com supervisão e controle da corrente das saídas e realiza o monitoramento contínuo do nível de carga da bateria. Caso a tensão do banco atinja 20 Vcc, o sistema interrompe automaticamente o fornecimento às saídas, prevenindo a descarga profunda das baterias.

Características técnicas:

• Tensão de alimentação e frequência: 90 a 240 Vca - 50/60 Hz (automático).
• Tensão nominal de saída: 24 Vcc (range de 27,6 a 20 Vcc).
• Proteção elétrica:
  • Alimentação protegida por disjuntor termomagnético bifásico de 16 A e dispositivo de proteção contra surtos (DPS) integrado, equipado com varistor de 250 Vca.
  • Saídas protegidas por disjuntores termomagnéticos monofásicos de 10 A e limitador de corrente programável de até 12 A, com desarme automático.
• Potência: 2000 W (8x250W).
• Peso: 6,5 kg.
• Dimensões: 450 (A) x 300 (C) x 150 (L) mm.

Funcionalidades:

• Equipada com 8 saídas independentes, com acionamento automático em caso de falta de energia da rede elétrica.
• Possibilidade de acionamento individual das saídas para execução de inspeções visuais.
• LEDs indicativos nas cores vermelha e verde para sinalização do status de operação do equipamento.
• Display LCD 16x2, com backlight azul e caracteres brancos.
• Teclas táteis para navegação nos menus e funções de cancelamento (Cancela) e confirmação (Enter).
• Monitoramento da tensão de alimentação e do banco de baterias.
• Exibição dos valores de corrente por circuito, com programação de valores mínimo e máximo (0 a 12 A).
• Programação do tempo e da periodicidade para teste automático do sistema (SVF).

Características físicas:

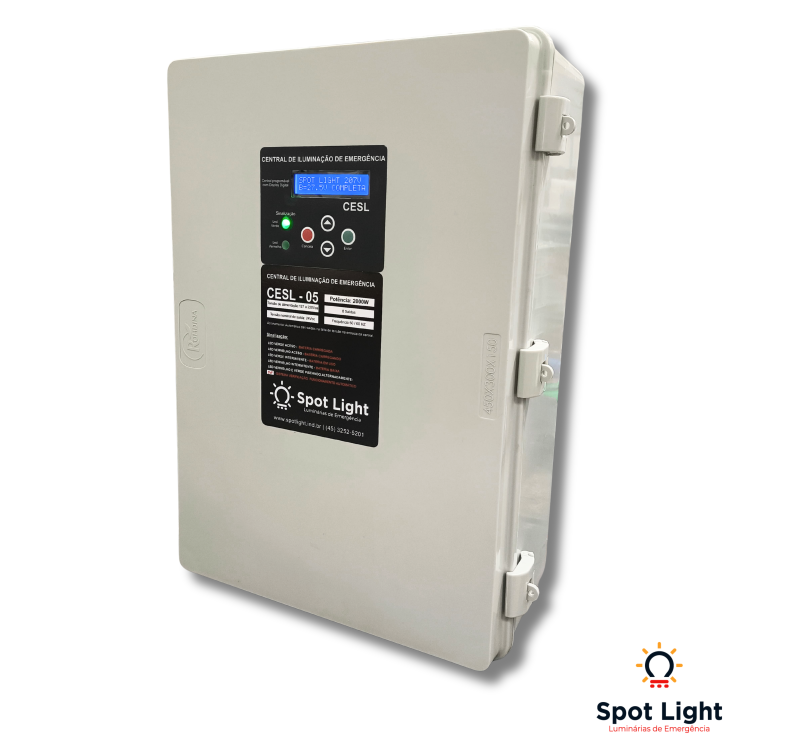

A central é montada em quadro de comando fabricado em poliestireno de alto impacto (PSAI), com tampa opaca, ambos na cor cinza.

O quadro oferece originalmente proteção total contra a entrada de poeira e água — com vedação feita por anel de borracha. A fixação da base do quadro na superfície de instalação é feita por um canal externo ao sistema de vedação.

Além disso, o quadro possui resistência ao impacto classificada como IK10, sendo capaz de suportar impactos de objetos de até 5 kg lançados a uma altura de 40 cm sem comprometer sua integridade.

O sistema de fechamento utiliza engates rápidos e conta com dispositivo para cadeado e lacre, assegurando proteção e controle de acesso. A tampa possui dobradiça que mantém a pressão correta durante o fechamento, garantindo a vedação eficaz.

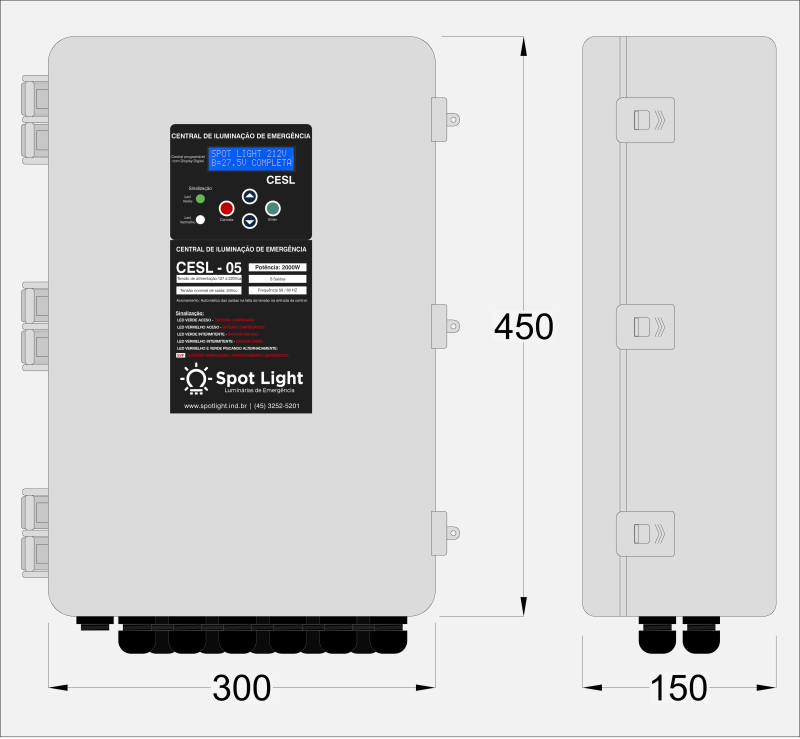

As dimensões são de 450 mm (altura) x 300 mm (comprimento) x 150 mm (largura), com peso aproximado de 6,5 kg.

SVF - Sistema de Verificação de Funcionamento

O produto conta com o SVF, recurso integrado que permite à central simular a falta de energia elétrica conforme os parâmetros definidos pelo usuário — com intervalos programáveis de 1 a 30 dias e tempo de descarga de 1 a 60 minutos. Durante a simulação, os circuitos são acionados, promovendo um teste automático do sistema e a movimentação dos eletrólitos da bateria por meio do processo de descarregamento e recarga. Esse ciclo contribui para maior confiabilidade operacional, melhor desempenho e aumento da vida útil da bateria, além de eliminar a necessidade de manutenção manual periódica.

Req. Patente Nº BR 20 2019 009606-9.
